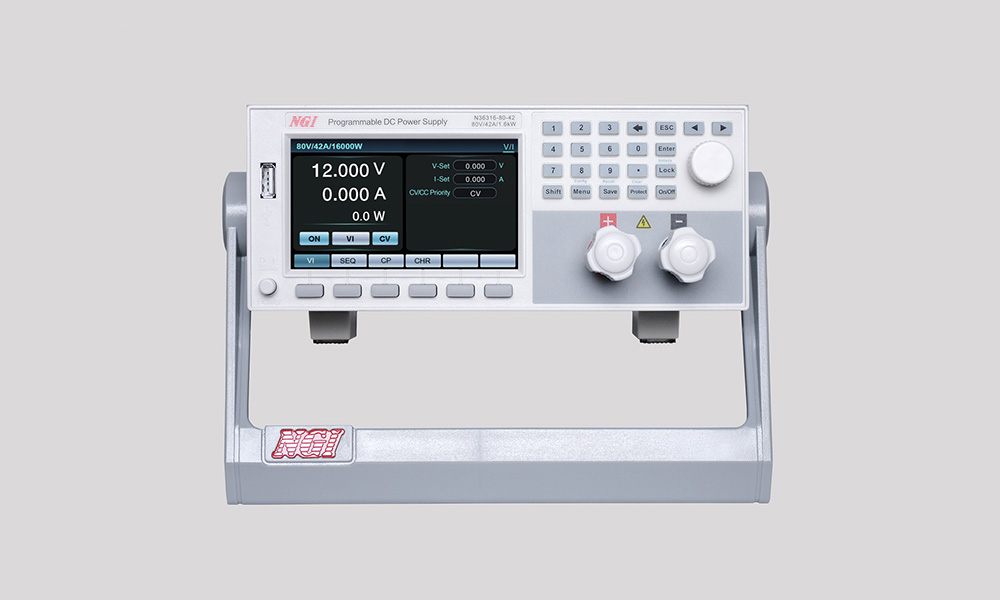

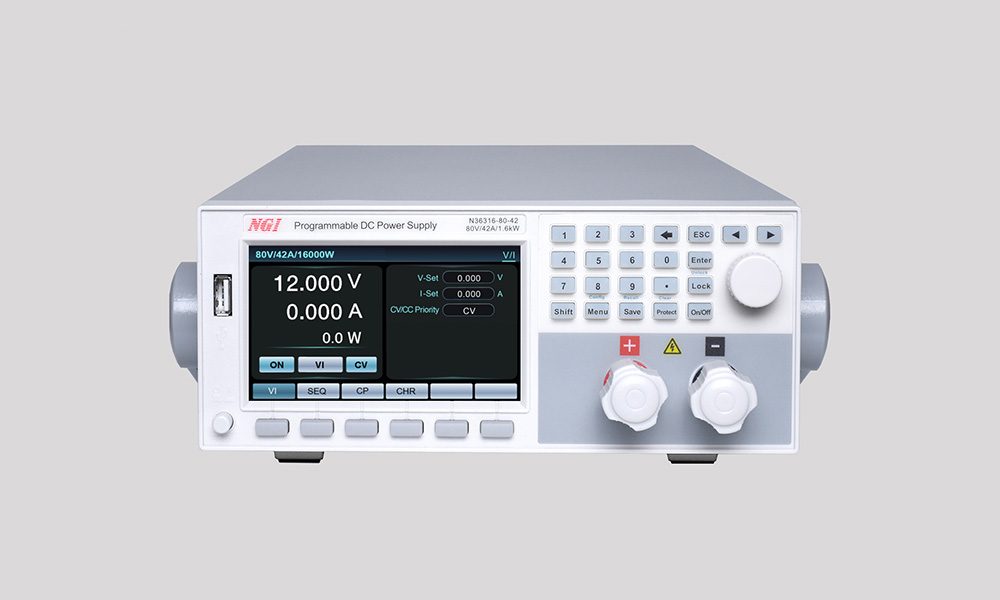

N36300 श्रृंखला उच्च प्रदर्शन बेंचटॉप प्रोग्रामेबल डीसी पावर सप्लाई

● अनुसंधान एवं विकास, डिजाइन और सत्यापन

● एटीई परीक्षण प्रणाली

● एयरोस्पेस इलेक्ट्रॉनिक

● बैटरी अनुप्रयोग

● ऑटोमोटिव इलेक्ट्रॉनिक

● उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक इलेक्ट्रॉनिक उपकरण

● डेस्कटॉप डिज़ाइन, फ्रंट और रियर पैनल आउटपुट का समर्थन करता है

● विस्तृत आउटपुट रेंज, एक इकाई कई बिजली आपूर्तियों की जगह लेती है

● उच्च गति गतिशील प्रतिक्रिया, वोल्टेज वृद्धि/गिरावट समय≤10ms

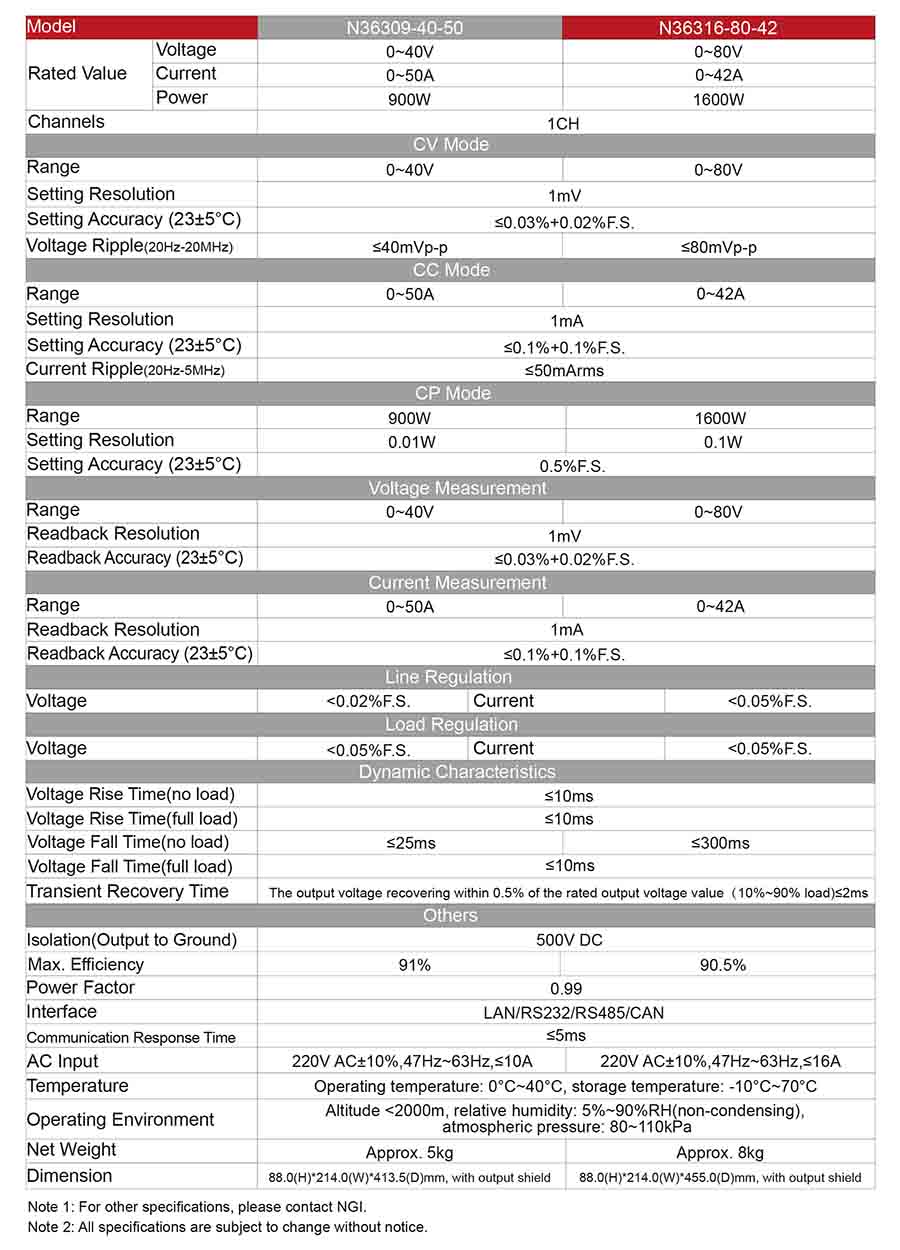

● वोल्टेज सटीकता: 0.03%+0.02% FS

● वर्तमान सटीकता: 0.1%+0.1% FS

● विविध आवश्यकताओं के लिए समायोज्य वोल्टेज/वर्तमान ढलान

● 4.3 इंच की एचडी रंगीन स्क्रीन, स्थानीय/रिमोट कंट्रोल के साथ, समर्पित सॉफ्टवेयर शामिल

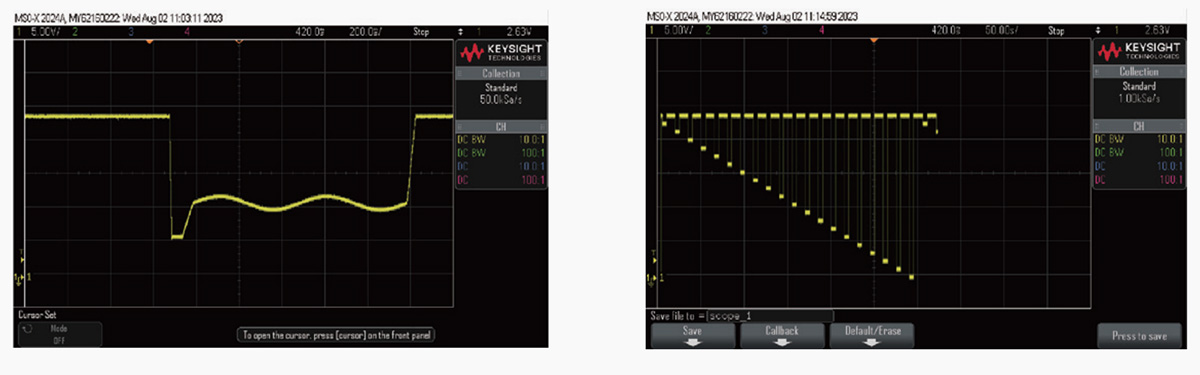

● कार तरंग सिमुलेशन का समर्थन करें

● सीसी और सीवी प्राथमिकता

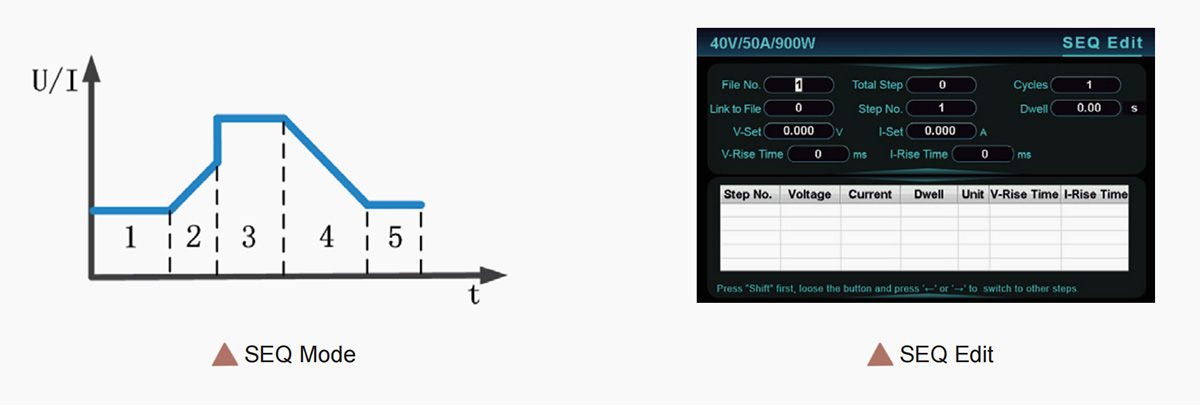

● SEQ परीक्षण, चार्ज परीक्षण और SRetc के साथ मानक।

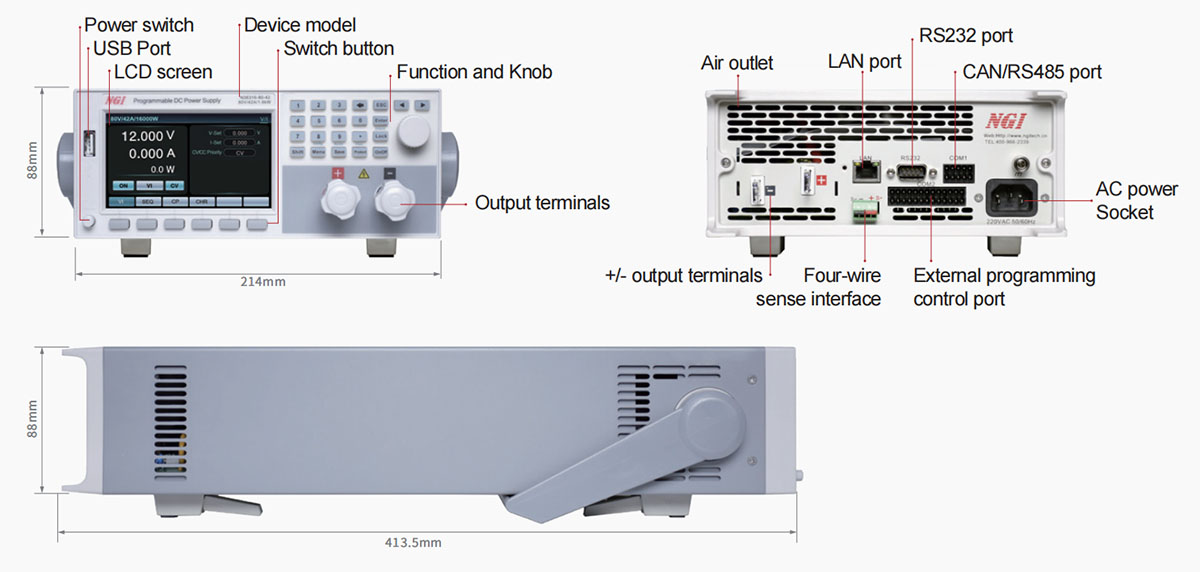

● ½ 19-इंच 2U डिज़ाइन, बेंचटॉप और इंटीग्रेशन उपयोग के लिए

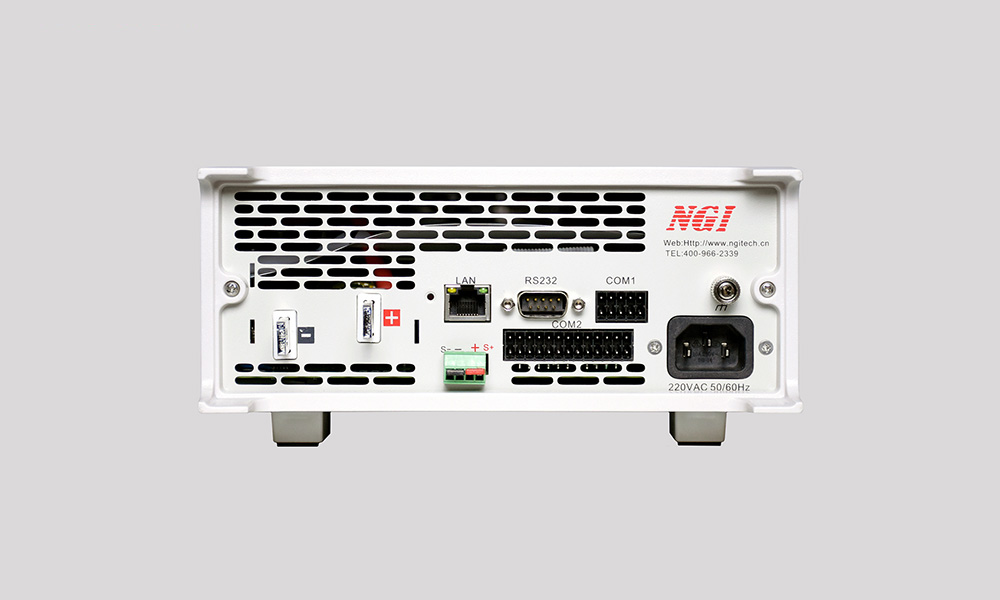

● LAN, RS232, RS485, CAN संचार नियंत्रण का समर्थन करता है

● Modbus-RTU/SCPI/CANopen संचार प्रोटोकॉल का समर्थन करें

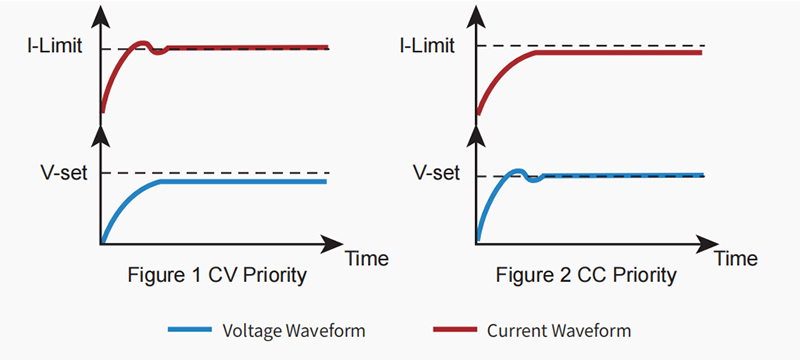

जैसा कि चित्र एक में दिखाया गया है, जब परीक्षण के दौरान DUT को वोल्टेज ओवरशूट को कम करने की आवश्यकता होती है, जैसे कि कम वोल्टेज प्रोसेसर या FPGA कोर को बिजली की आपूर्ति करना, तो तेज और सुचारू वृद्धि वोल्टेज प्राप्त करने के लिए वोल्टेज प्राथमिकता मोड का चयन किया जाना चाहिए।

जैसा कि चित्र दो में दिखाया गया है, जब परीक्षण के दौरान DUT को करंट ओवरशूट को कम करने की आवश्यकता होती है, या जब DUT कम प्रतिबाधा के साथ होता है, जैसे कि बैटरी चार्जिंग परिदृश्य, तो तेज और सुचारू वृद्धि धारा प्राप्त करने के लिए वर्तमान प्राथमिकता मोड का चयन किया जाना चाहिए।
