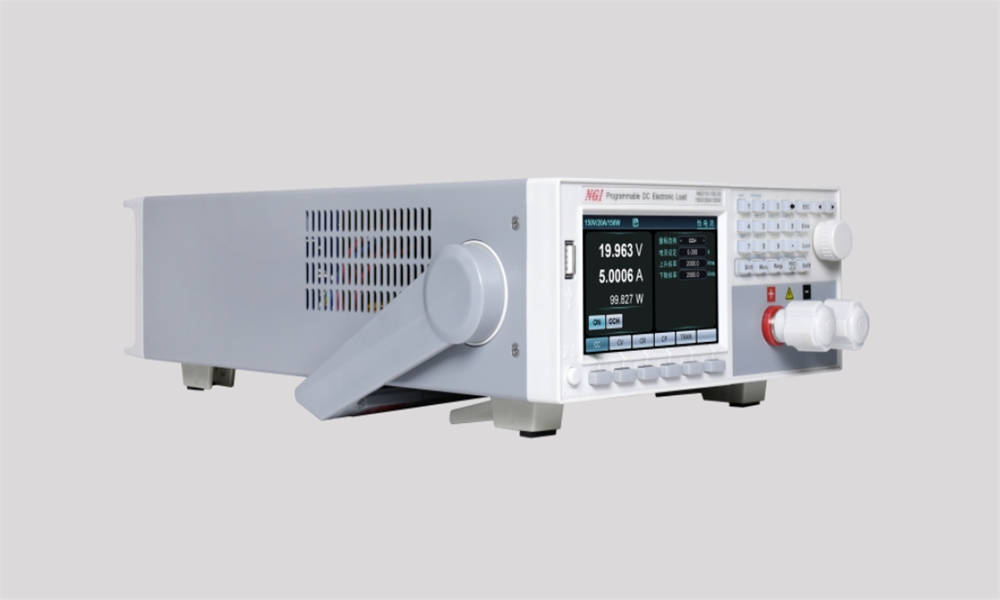

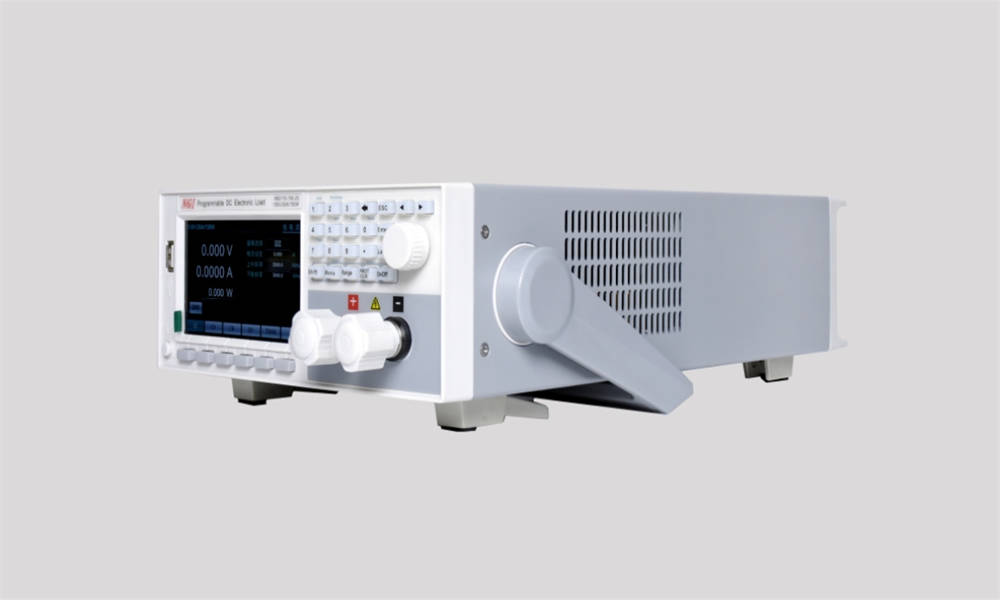

N62100 प्रोग्रामेबल डीसी इलेक्ट्रॉनिक लोड (150W/300W/600W)
N62100 श्रृंखला एक उच्च प्रदर्शन बेंचटॉप डीसी इलेक्ट्रॉनिक लोड है, 8 प्रकार के परीक्षण मोड का समर्थन करता है, जिसमें CC/CV/CR/CP/CV+CC/CV+CR(CR-LED)/CR+CC,CP+CC शामिल है। N62100 श्रृंखला एलईडी सिमुलेशनटेस्ट, ओसीपी/ओपीपी/ओवीपी टेस्ट, लोड इफेक्ट टेस्ट, शॉर्ट सर्किट सिमुलेशन, डायनेमिक स्कैनिंग, समय माप, प्रतिबाधा सिमुलेशन इत्यादि जैसे बहु कार्यों का भी समर्थन करती है। इसका व्यापक रूप से उद्योग शक्ति के प्रदर्शन और उम्र बढ़ने के परीक्षण में उपयोग किया जा सकता है। आपूर्ति, पोर्टेबल पावर स्रोत, इलेक्ट्रॉनिक घटक, फास्ट चार्जिंग एडाप्टर।
मुख्य विशेषताएं
●वोल्टेज रेंज; 80V/150V, वर्तमान रेंज: 0-60A
●पावर रेंज: 150W/300W/600W
●वोल्टेज/वर्तमान/प्रतिरोध/शक्ति दोहरी रेंज
●संपादन योग्य वर्तमान वृद्धि/गिरावट, समायोज्य वोल्टेज लूप प्रतिक्रिया गति
●वोल्टेज/वर्तमान नमूना आवृत्ति: 500KHz तक
●एलईडी सिमुलेशन फ़ंक्शन, एलईडी बिजली आपूर्ति लोड परीक्षण का समर्थन करें
●8 प्रकार के परीक्षण मोड: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC
● लोड प्रभाव परीक्षण, गतिशील स्कैनिंग, समय माप, डिस्चार्ज परीक्षण फ़ंक्शन का समर्थन करें
●एसईक्यू परीक्षण, ऑटो परीक्षण, प्रतिबाधा सिमुलेशन, शॉर्ट सर्किट सिमुलेशन कार्यों का समर्थन करें
●ओसीपी/ओवीपी/ओपीपी परीक्षण मोड का समर्थन करें
●CC/CV/CR/CP गतिशील परीक्षण का समर्थन करें

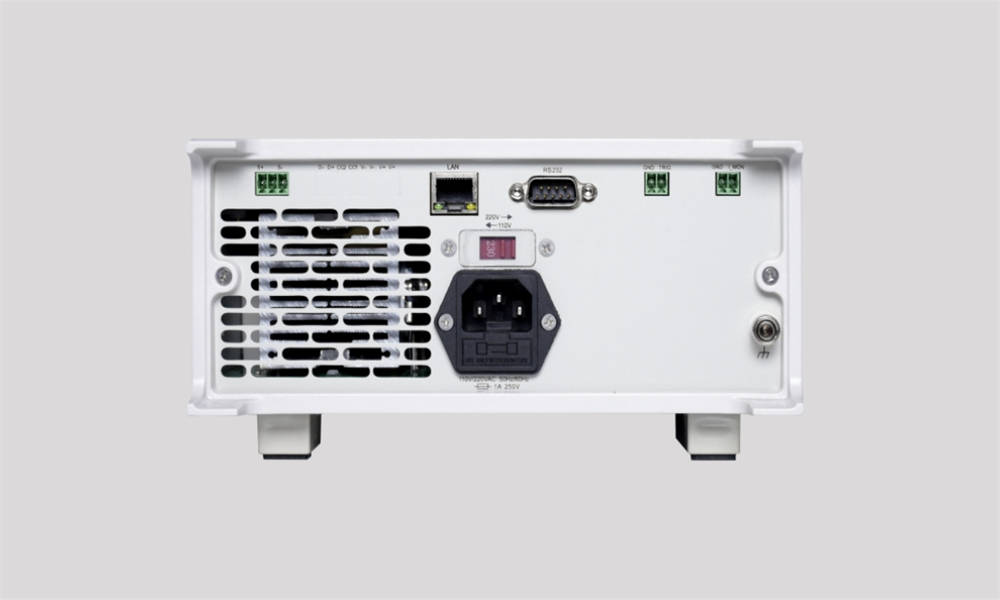

●LAN/RS232 संचार नियंत्रण का समर्थन करें
आवेदन फ़ील्ड
●मध्यम और निम्न बिजली आपूर्ति परीक्षण जैसे एसी/डीसी बिजली आपूर्ति, डीसी/डीसी कनवर्टर, एलईडी बिजली आपूर्ति, संचार बिजली आपूर्ति, आदि।
●घटक परीक्षण जैसे ऑटोमोबाइल वायर हार्नेस, कनेक्टर, फ़्यूज़, रिले, सेंट्रल इलेक्ट्रिक कंट्रोल बॉक्स, आदि।
●ली-आयन, संचायक, सुपरकैपेसिटर डिस्चार्जिंग परीक्षण
●सेलफोन फास्ट चार्ज एडाप्टर, फास्ट चार्ज पोर्टेबल पावर स्रोत परीक्षण
कार्य और लाभ
बहु वैकल्पिक ऑपरेटिंग मोड
एन62100 श्रृंखला न केवल नियमित सीसी/सीवी/सीपी/सीआर ऑपरेटिंग मोड का समर्थन करती है, बल्कि वास्तविक परीक्षण के दौरान लोड विशेषता की भिन्नता को पूरा करने के लिए सीवी+सीसी, सीआर+सीसी, सीवी+सीआर, सीपी+सीसी, संयुक्त ऑपरेटिंग मोड का भी समर्थन करती है। प्रक्रिया।
उदाहरण के लिए, सीआर + सीसी मोड का उपयोग पावर-ऑन होने पर ओवर-करंट सुरक्षा से बचने के लिए बिजली आपूर्ति शुरू करने के परीक्षण के लिए किया जा सकता है; वॉन-पॉइंट सेटिंग एप्लिकेशन को बदलने के लिए सीवी + सीआर मोड का उपयोग किया जा सकता है; सीवी + सीसी मोड का उपयोग किया जा सकता है बैटरी चार्जिंग ऑपरेटिंग मोड स्विचिंग प्रक्रिया का अनुकरण करते हुए, उपयोगकर्ता वास्तविक परीक्षण एप्लिकेशन के अनुसार विभिन्न ऑपरेटिंग मोड चुन सकते हैं।
एलईडी सिमुलेशन फ़ंक्शन
एलईडी ड्राइविंग स्रोत एक प्रकार का निरंतर चालू स्रोत है, एलईडी उम्र बढ़ने की क्षति को तेज करने से बचने के लिए आउटपुट करंट को स्थिर किया जाना चाहिए और एलईडी रेटेड वर्तमान से अधिक नहीं होना चाहिए। एलईडी प्रतिरोध आरडी और वोल्टेज स्रोत वीएफ के बीच श्रृंखला कनेक्शन के बराबर है, ऑपरेटिंग बिंदु (V0, I0) पर IV वक्र की स्पर्शरेखा रेखा वास्तविक एलईडी नॉनलाइनियर IV वक्र के बराबर है। N62100 श्रृंखला एलईडी सिमुलेशन फ़ंक्शन का समर्थन करती है, उपयोगकर्ताओं को एलईडी बिजली आपूर्ति परीक्षण प्रक्रिया के दौरान एलईडी लोडिंग विशेषताओं को अनुकरण करने के लिए एलईडी रेटेड वर्तमान, एलईडी ऑपरेटिंग वोल्टेज, प्रतिरोधकता पैरामीटर सेट करने की आवश्यकता होती है।
ओवरकरंट सुरक्षा परीक्षण फ़ंक्शन
अप स्लोप करंट का उपयोग यह जांचने के लिए किया जाता है कि क्या DUT का वोल्टेज कट-ऑफ बिंदु तक पहुंचता है, ताकि यह पुष्टि की जा सके कि बिजली आपूर्ति की OCP सुरक्षा सामान्य है या नहीं, और ओवर-करंट के तहत DUT की आउटपुट प्रतिक्रिया का परीक्षण करें।
उत्पाद आयाम
